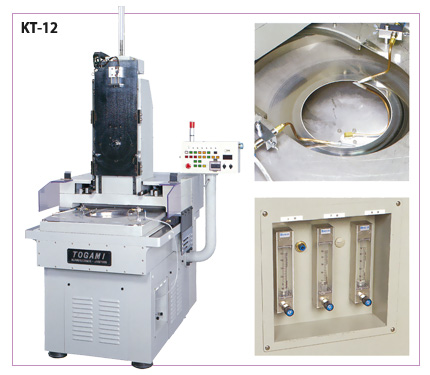

当機は硬脆性素材（シリコン、ゲルマニウム、ガリウム砒素、セラミックなど）を全自動で精密にかつ高速で切断できる優れたスライシングマシンです。本体構造は、切断に合理的に精度を保持するために、独自の門型構造を採用した設計となっており、重要部分は鋳物製とするなど防振や耐久性にも配慮しております。また、お客様それぞれのニーズに合った世界で唯一の内周切断機の設計製作を手がけることで、他社にないサービスを提供させていただいております。 |
 |
| 形式 |
KT-8 |
KT-10 |
KT-12 |
| 最大ワーク寸法 |
φ85×450 |
φ110×450 |
φ135×450 |
| ブレードサイズ |
OD434×ID152 |
OD546×ID184 |
OD596×ID203 |
| チャックボディーサイズ |
φ380×45 |
φ480×55 |
φ520×55 |
| 駆動モータ |
1.5kw |
1.5kw |
2.2kw |
| テーブル送り |
ストローク(mm) |
200 |
200 |
200 |
| 送り速度(mm/min) |
5〜90 |
5〜90 |
5〜90 |
| 戻り速度(mm/min) |
50〜900 |
50〜900 |
50〜900 |
| ワーク送り |
割出量設定範囲(mm) |
0.001〜99.999 |
0.001〜99.999 |
0.001〜99.999 |
| 割出精度(mm) |
±0.001 |
±0.001 |
±0.001 |
| チルチング部(X,Y外角設定) |
±7° |
±7° |
±7° |
| 外形寸法(mm) |
700×1,460×1,760 |
1,100×1,560×2,750 |
1,100×1,560×2,750 |
| 重量(kg) |
1,300 |
2,400 |
2,450 |
|
|
